Borr- & fräsenheter

Borrenheterna  används främst för automatisk borrning och fräsning. Enheterna finns i pneumatiskt, hydrauliskt och servodrivet utförande. Kundanpassade speciallösningar tas fram på begäran.

En industriell elmotor med cylindriskt fäste och bultade komponenter är noggrant designad för integration med bearbetningsenheter, allt mot en skarp vit bakgrund.

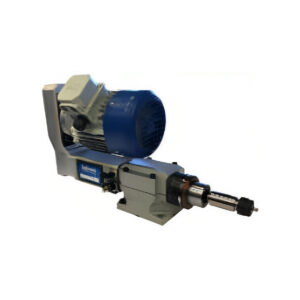

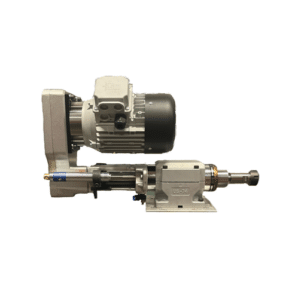

Borrenhet BPR3P

Vår minsta variant, passar till aluminium, trä, viss stål etc.

Kapacitet max ca Ø10 i oleg stål
Spindeleffekt 0,55-1,1 kW
Drivning trefasmotor via remväxel
Varvtalsområde 680-7330 rpm
Matning hydropneumatisk
Matningskraft 1250 N vid 700 kPa
Slaglängd 75/110 mm
Datablad Ladda ner PDF
Röd industrimotor med rektangulär bas och cylindrisk topp, med ett svart ventilerat lock och metallkoppling framtill, sömlöst integrerad i bearbetningsenheter för effektiv bearbetning.

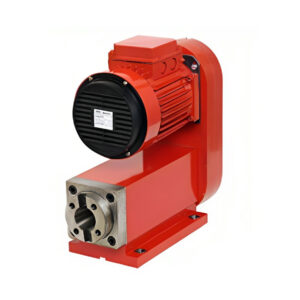

Rotationsenhet BR11

Lite större variant än bpr3p och kraftigare, passar till kraftiga jobb i alumium, trä, lättare slipning i stål, vissa stålsorter etc.

Spindeleffekt 0,55-4 kW
Varvtalsområde 380-7250 rpm Lägre varvtal möjligt m kuggväxelmotor
Rundgång 0,01 mm
Verktygsfäste ISO40, ISO30, TR28
Vikt 26 kg exkl motor
Datablad Ladda ner PDF
Röd industrimotor med ett svart galler och en metallisk bas, designad för optimal prestanda i bearbetningsenheter, allt mot en skarp vit bakgrund.

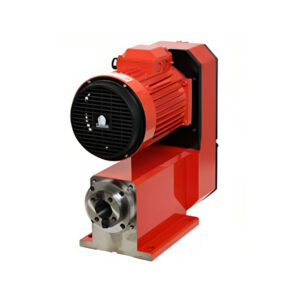

Rotationsenhet BR2

Näst största variant och klarar kraftigare arbeten, funkar bra till de flesta stål, etc, stabil.

Spindeleffekt 0,55-7,5 kW spec.lösningar m högre effekt möjlig
Varvtalsområde 315-8700 rpm lägre varvtal möjligt m kuggväxelmotor
Rundgång 0,01 mm
Verktygsfäste ISO40
Vikt 50 kg exkl motor
Datablad Ladda ner PDF
Den röda industriella elmotorn, med ett cylindriskt metallhölje och synliga fenor, är sakkunnigt tillverkad som en del av avancerade bearbetningsenheter. Den är säkert monterad på en rektangulär bas för stabil drift.

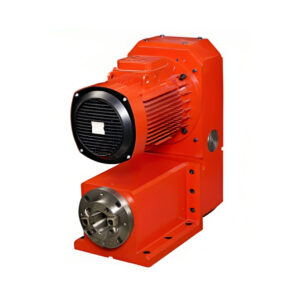

Rotationsenhet BR3

Största borrenheten vi erbjuder, klarar tuffa borrningar, fräsningar, etc och väldigt stabil.

Spindeleffekt 11-18 kW spec.lösningar m högre effekt möjlig
Varvtalsområde 315-8700 rpm lägre varvtal möjligt m kuggväxelmotor
Rundgång 0,01 mm
Verktygsfäste ISO50
Vikt 190 kg exkl motor
Datablad Ladda ner PDF

Vill man ha automatisk matning på de utan matning lägger vi till slidenheter till dessa:

Den industriella maskindelen har en svart motor ovanpå en metallisk bas, med bearbetningsenheter och en cylindrisk komponent som sträcker sig framifrån.

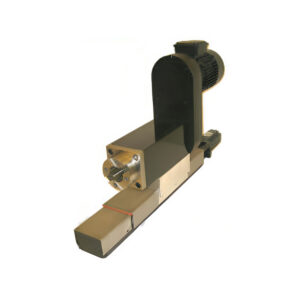

Slidenhet BR11 + LS1K

Spindeldata se BR11
Matning Matning via kulmutterskruv
Slaglängd 100-400 mm
Matningskraft Max 4000N
Datablad Ladda ner PDF
En röd och svart industriell maskindel med en cylindrisk motor och en platt metallbas, med olika mekaniska komponenter, kontakter och bearbetningsenheter för förbättrad funktionalitet.

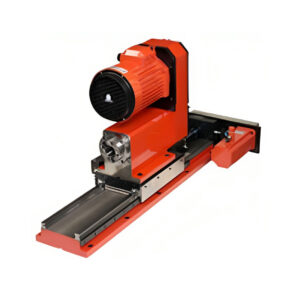

Slidenhet BR2 + LS2

Spindeldata se BR2
Matning hydraulisk alt servodriven via kulskruv
Slaglängd 200 alt 400 mm
Matningskraft hydraulisk 10000 N kulskruv 6000 N
Datablad Ladda ner PDF
En orange industrimaskin med metallbas och cylindriska bearbetningsenheter, utställd mot en orörd vit bakgrund.

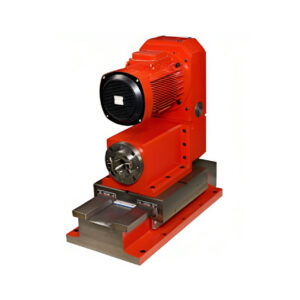

Slidenhet BR3 + LS3

Spindeldata se BR3
Matning hydraulisk alt servodriven via kulskruv
Slaglängd 300-600 mm
Matningskraft hydraulisk 20000 N kulskruv 10000 N
Datablad Ladda ner PDF

Spindelmotor

Spindelmotor kan användas när man vill ha en effektiv borrning, fräsning eller slipning som tar lite plats.

Sex magnetventiler i svart och mässing, som liknar motorspindlar i sin precision, är arrangerade mot en vit bakgrund. Varje ventil har en rektangulär kropp med en cylindrisk komponent i ena änden.

Högfrekvens motorspindlar

Motorspindlar för höga moment och varvtal i kompakt utförande. Lämpliga för borrning, fräsning, slipning i alla material. Inbyggd fläkt eller, på begäran, separatmonterad fläkt. Labyrinttätning för avtätning vid lager. Spindeln kan ha kilspårsaxel eller spännhylsa ER20-ER40 för verktygsinfästning. Effekter 0,65-13 kW, varvtal upp till 24000 vpm.

Denna CNC-spindelenhet visar tydligt sin varumärkesetikett på en elegant, cylindrisk kropp av metall, med elektriska kontakter i ena änden. Perfekt designad för att möta standarderna för motorspindlaranvändare som söker precision och tillförlitlighet.

ATC motorspindlar

Motorspindlar med automatisk dragstång för verktygsväxling lämpliga för exempelvis robotapplikationer där motorspindeln placeras i robotarmen. Effektområden 3,8-16 kW, varvtal upp till 24000 vpm, verktygsinfästning i HSK- eller ISO-kona.

Perfekt till att placera på robotarm, små utrymmen. Passar till trä aluminium viss stål etc.
