Monteringsmaskiner

Monteringsmaskinerna på LAS erbjuder effektiva och skräddarsydda lösningar för produktion av
serieprodukter. Som företagets största verksamhetsområde används dessa maskiner av kunder inom många olika branscher för att automatisera och optimera sina produktionsprocesser.

LAS erbjuder ett brett spektrum av monteringsautomation – från delvis automatiserad manuell montering till helautomatiserade system som kan mata, montera, testa och packa upp till 1 000
delar per minut. Varje lösning anpassas noggrant efter produktens egenskaper och önskad
produktionsvolym.

Beroende på behov erbjuder LAS monteringssystem med roterande indexeringsbord eller lösningar med kontinuerlig rörelse, för att uppnå bästa möjliga effektivitet och prestanda.

LAS erbjuder även ett modulärt maskinkoncept där olika grundmaskiner används som bas och
utrustas med nödvändiga, i möjligaste mån standardiserade komponenter. Detta ger flera
fördelar, såsom snabbare konstruktion och montering, hög driftsäkerhet genom beprövade
komponenter, flexibilitet genom enkla komponentbyten samt god tillgång till reservdelar via lager och pålitliga leverantörer.

De flesta av monteringsmaskinerna är CAMstyrda, vilket ger hög precision och tillförlitlighet. Vid behov erbjuder LAS även alternativa drivlösningar, såsom pneumatiska eller servodrivna system, beroende på tekniska krav och applikation.

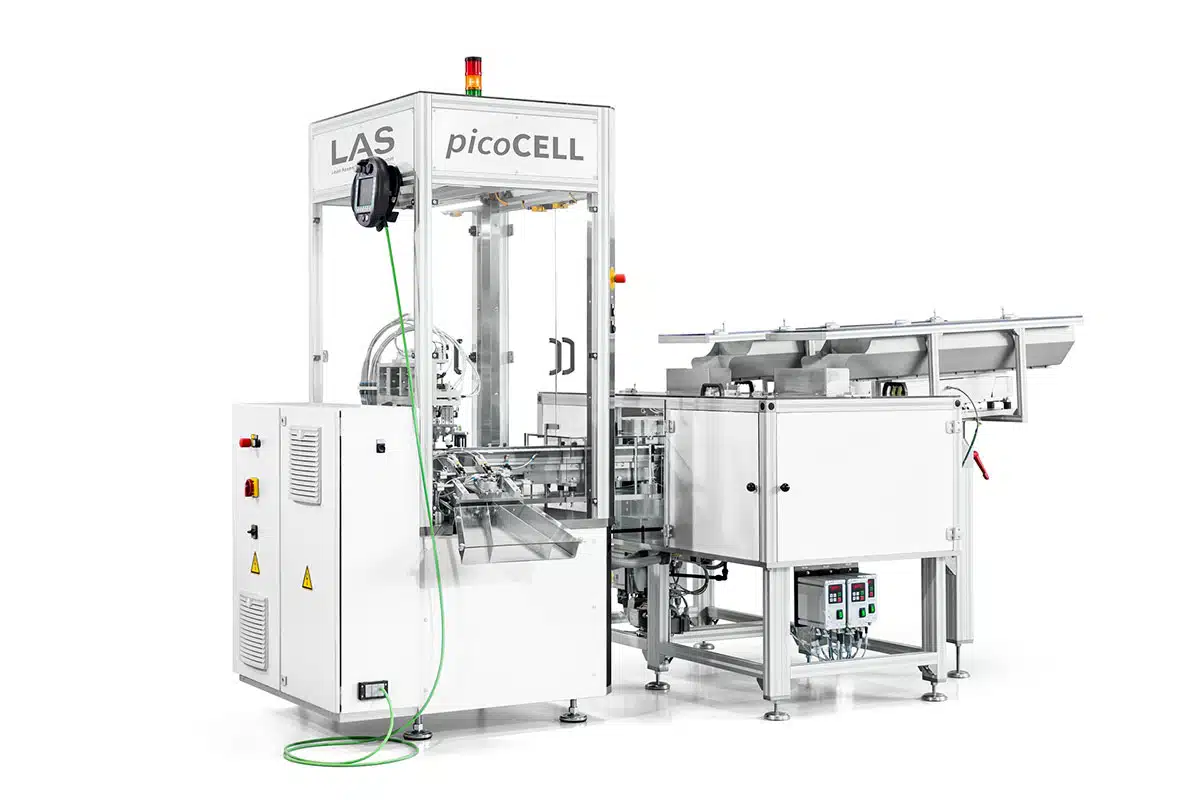

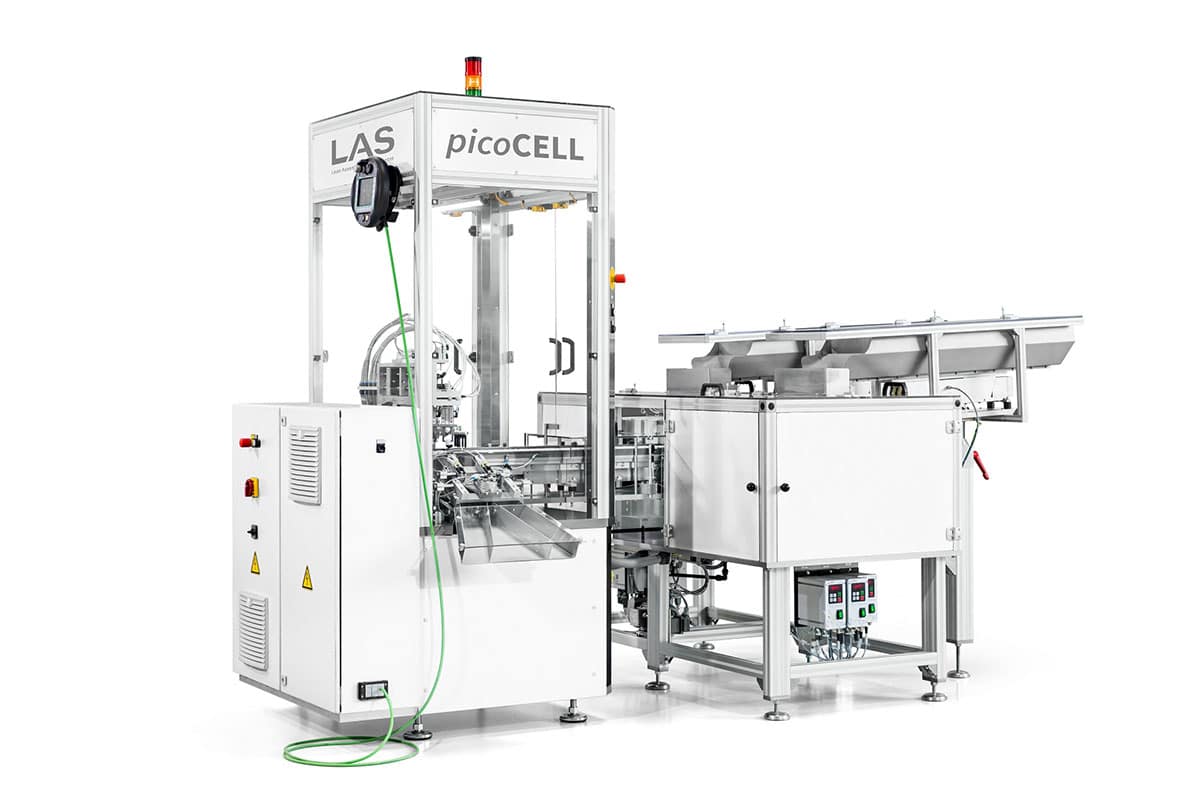

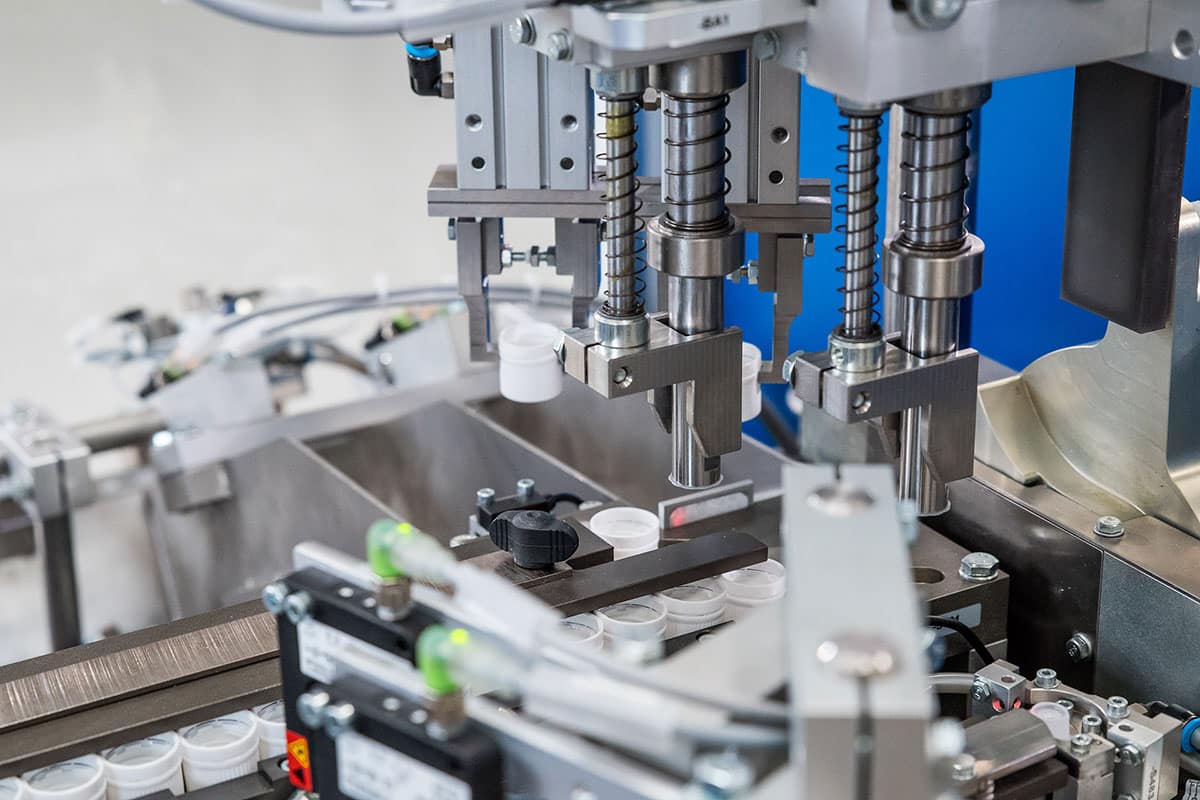

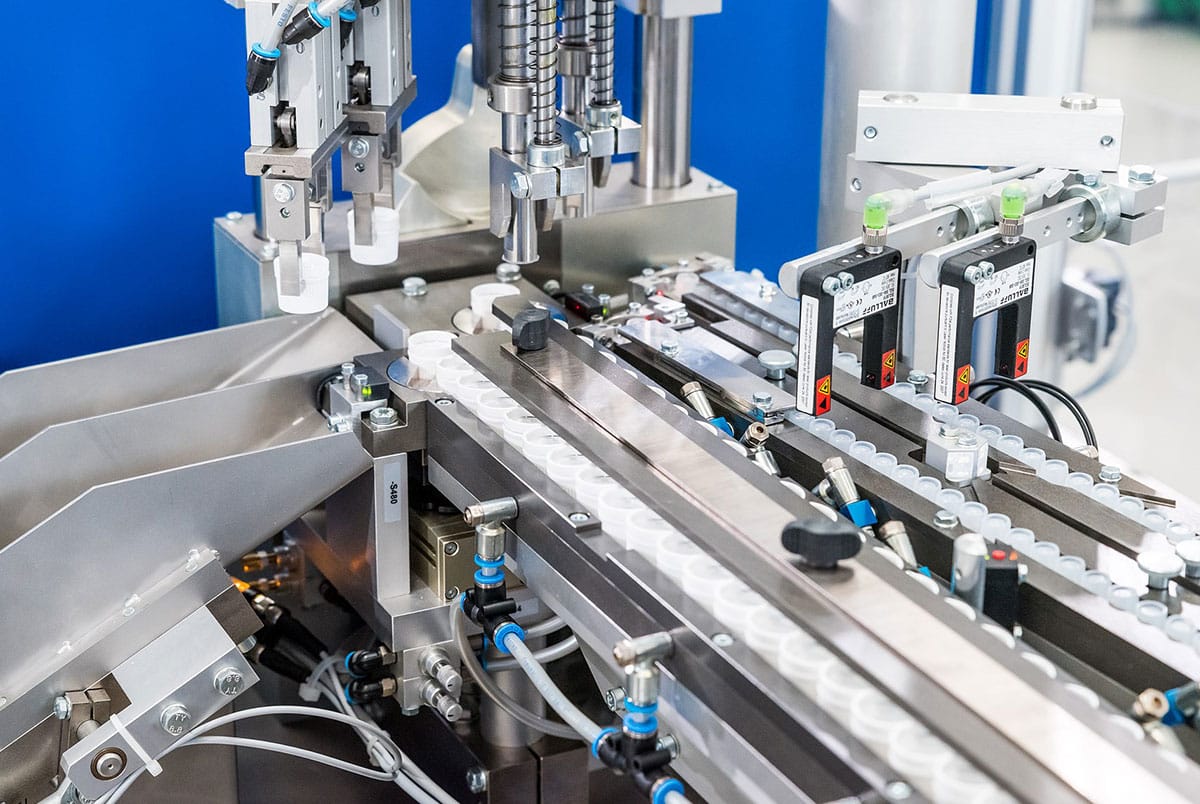

picoCELL

PicoCELL är en mycket kompakt och ekonomisk grundmaskin för montering och testning av delar eller produkter. Beroende på applikationen kommer maskinen att vara utrustad med pneumatiska, kam- eller servodrivna tekniska lösningar. Olika kriterier som antal enskilda delar och processer, önskad effekt och sist men inte minst platsen måste beaktas. På grund av det lilla fotavtrycket på mindre än en kvadratmeter används picoCELL särskilt i renrumsapplikationer och kan integreras nästan var som helst eller enkelt i befintliga produktionslinjer.

För kvantitetskrav upp till 240 delar/minut
Montering och testning av delaggregat eller produkter, bestående av upp till 4 enskilda delar 100 % inspektion av produkter på enkla flerspår
Optimal för direktkoppling med formsprutningsmaskiner Naturligtvis kan picoCELL även levereras i enlighet med GMP, GAMP5 eller 21 CFR del 11.

Tillbehör (urval)

Processmoduler -Robusta standardenheter beprövade i praktiken för olika processer
LAS-matningsSYSTEM- Skonsam, pålitlig sortering och matning av delar med hög prestanda och enkel rengöring
Palleteringsmaskin –För organiserad fyllning av blisterförpackningar med testade delar
Karusell -För utmatning av delar i lådor eller påsar som bulkmaterial

Teknisk specifikation

Specifikation	Värde
Mått (L x B x H)	1000 x 800 x 2000 mm
Effekt	Upp till 240 delar/minut*
Drivning	Pneumatisk, kam- eller servodriven*
Styrning	Siemens S7
Strömförsörjning	400 VAC / 50 Hz, minst 5 bar
Utförande (valfritt)	I enlighet med GMP, GAMP5 och 21 CFR del 11

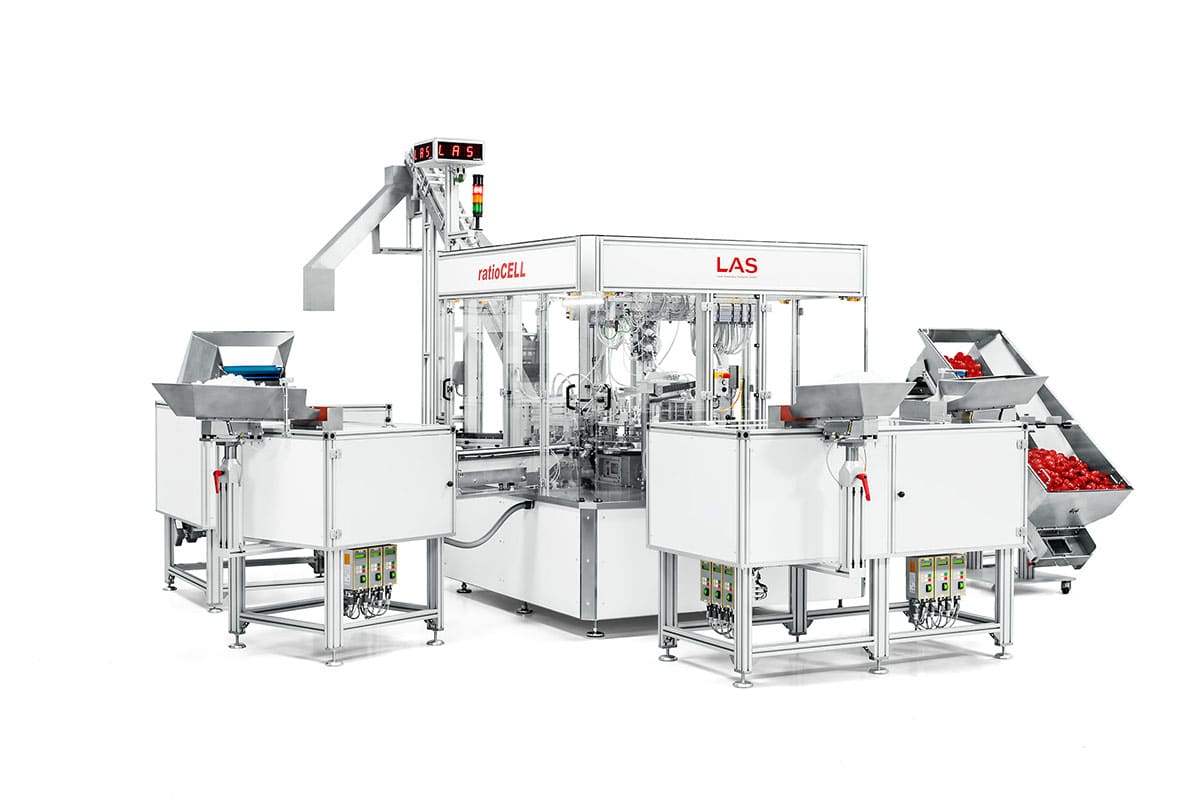

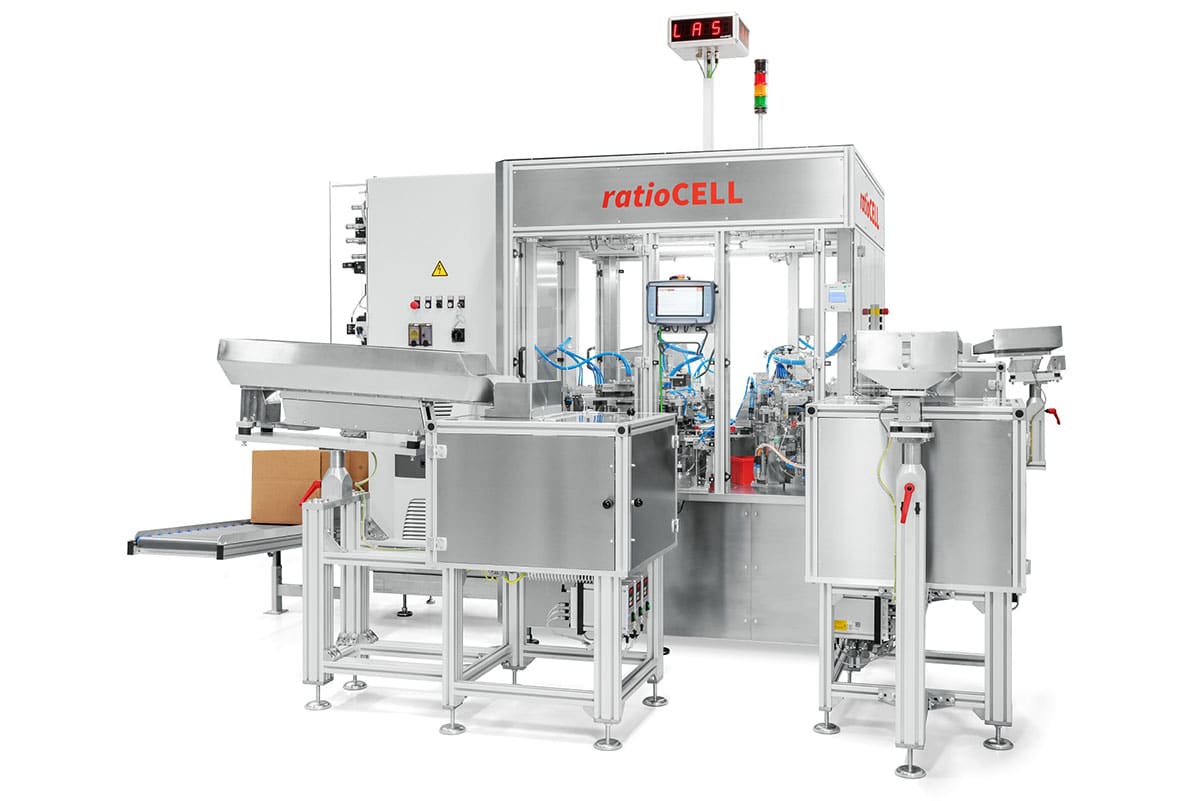

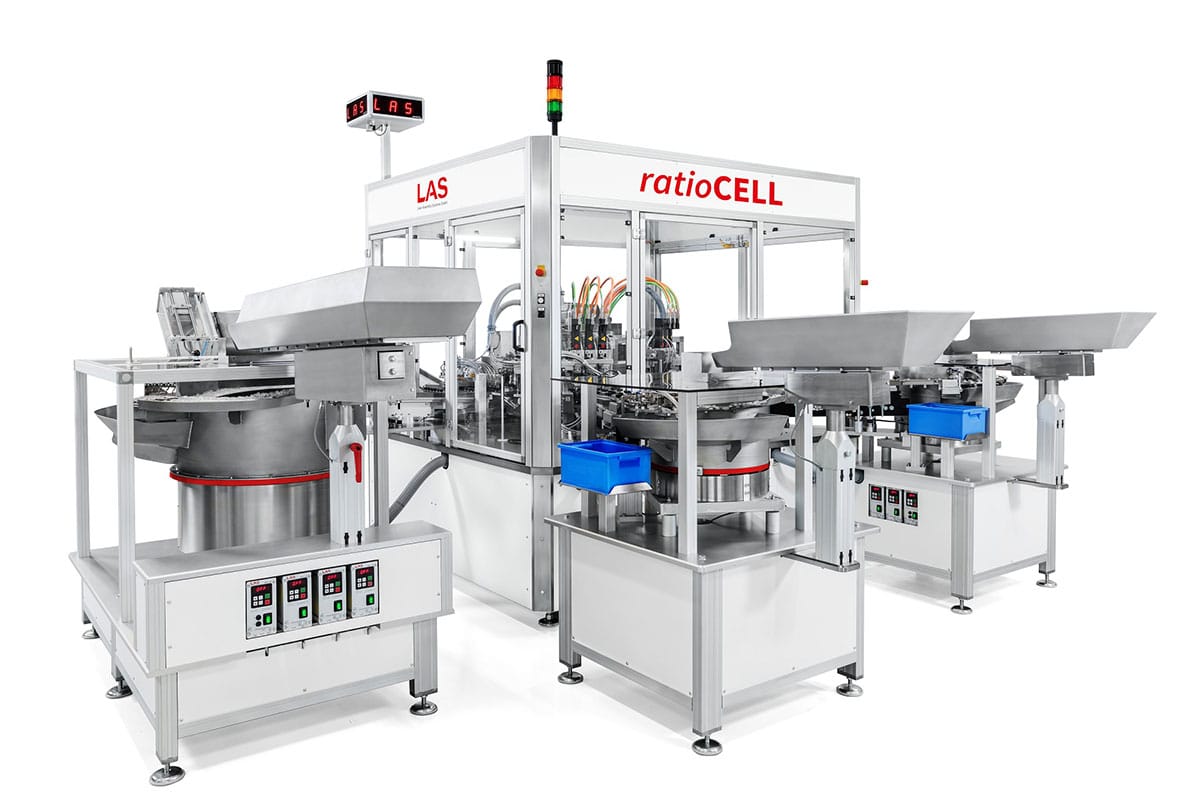

ratioCELL

ratioCELL är en allroundmaskin för massproduktion inom en mängd olika tillämpningar. Den är lämplig för montering och testning av komplexa produkter eller sammansättningar som omfattar tre eller fler monterings-, test- och/eller processuppgifter.

Roterande indexeringsmaskin
Produktionshastighet upp till 480 delar/minut
Med upp till 24 monterings-, test- eller processstationer
Pneumatisk, kamstyrd eller servodriven beroende på tillämpning och produktionshastigheter
Upp till 8-linjers delar transporteras enligt önskad volym Strikt modulärt koncept, realiserat baserat på standardkomponenter
Lämplig för olika sektorer och produktionsmiljöer
Efter behov, levereras i enlighet med GMP, GAMP 5 eller 21 CFR del 11

Tillbehör (urval)

Processmoduler -Robusta standardenheter beprövade i praktiken för olika processer
LAS-matningsSYSTEM- Skonsam, pålitlig sortering och matning av delar med hög prestanda och enkel rengöring
Palleteringsmaskin –För organiserad fyllning av blisterförpackningar med testade delar
Karusell -För utmatning av delar i lådor eller påsar som bulkmaterial

Teknisk specifikation

Specifikation	Värde
Mått (L x B x H)	1600 x 1600 x 2000 mm
Effekt	Upp till 480 delar/minut*
Drivning	Pneumatisk, kam- eller servodriven*
Styrning	Siemens S7
Strömförsörjning	400 VAC / 50 Hz, minst 5 bar
Utförande (valfritt)	I enlighet med GMP, GAMP5 och 21 CFR del 11

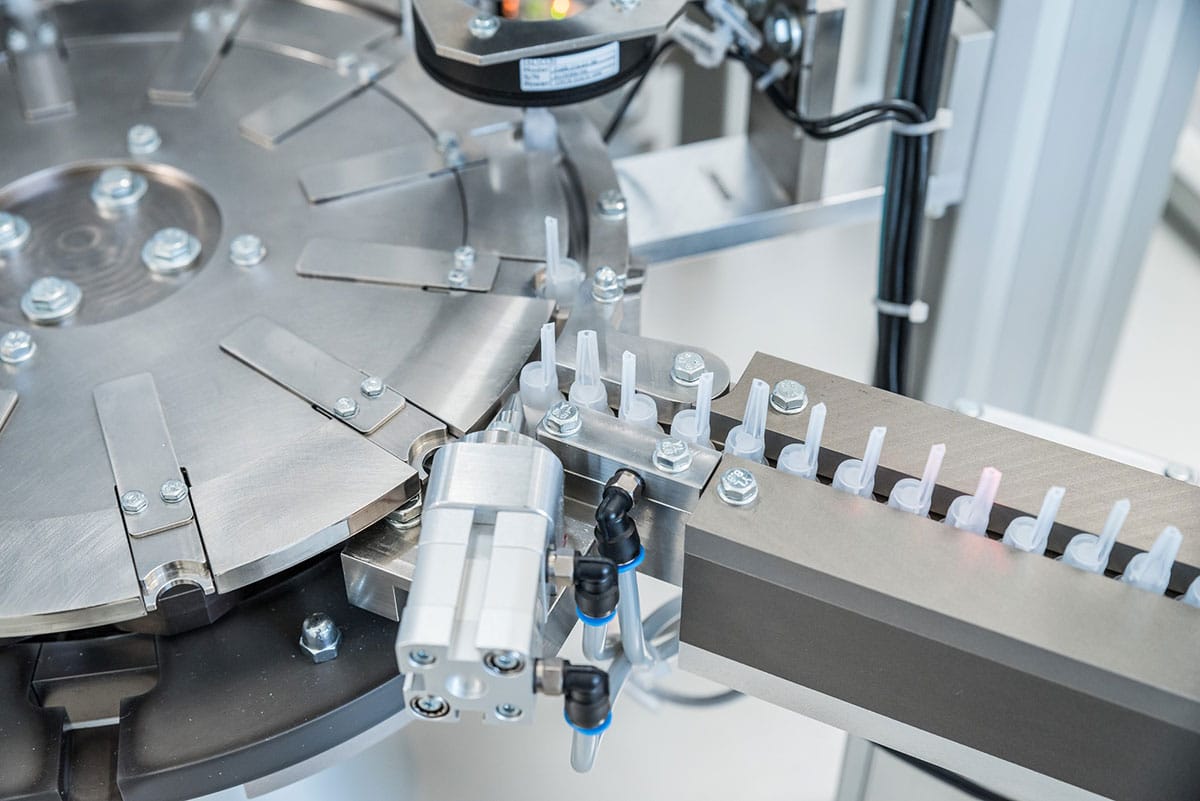

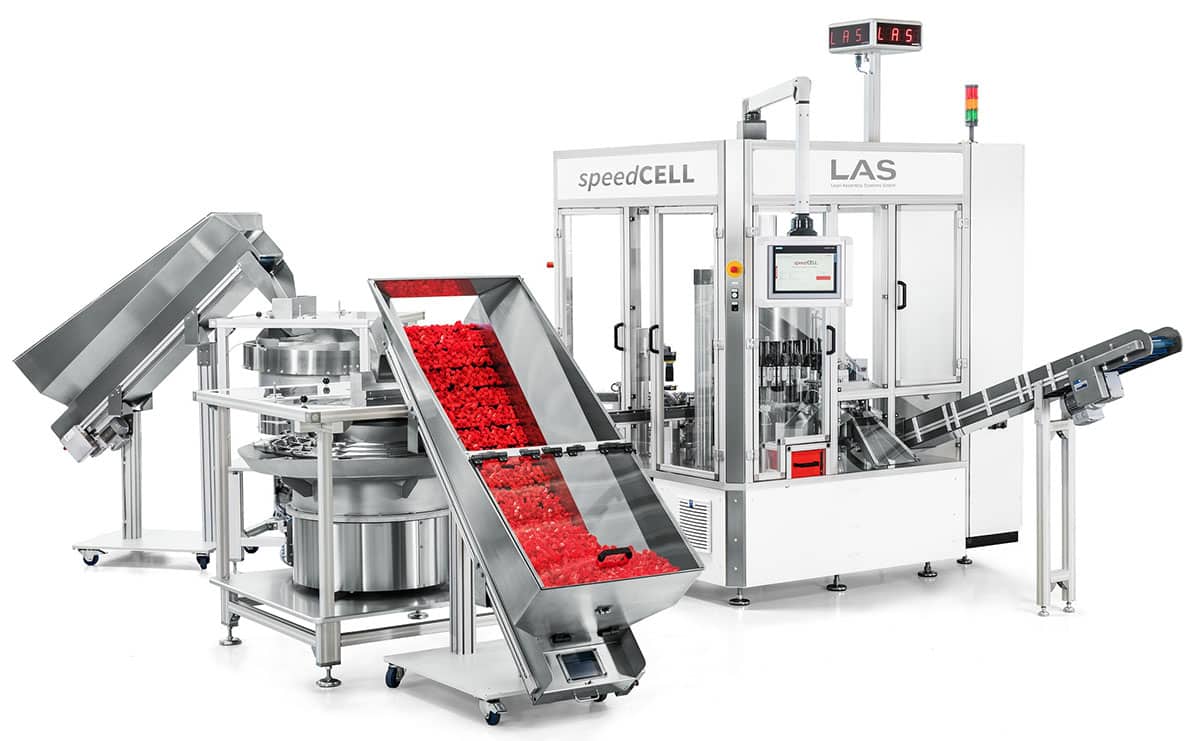

speedCELL

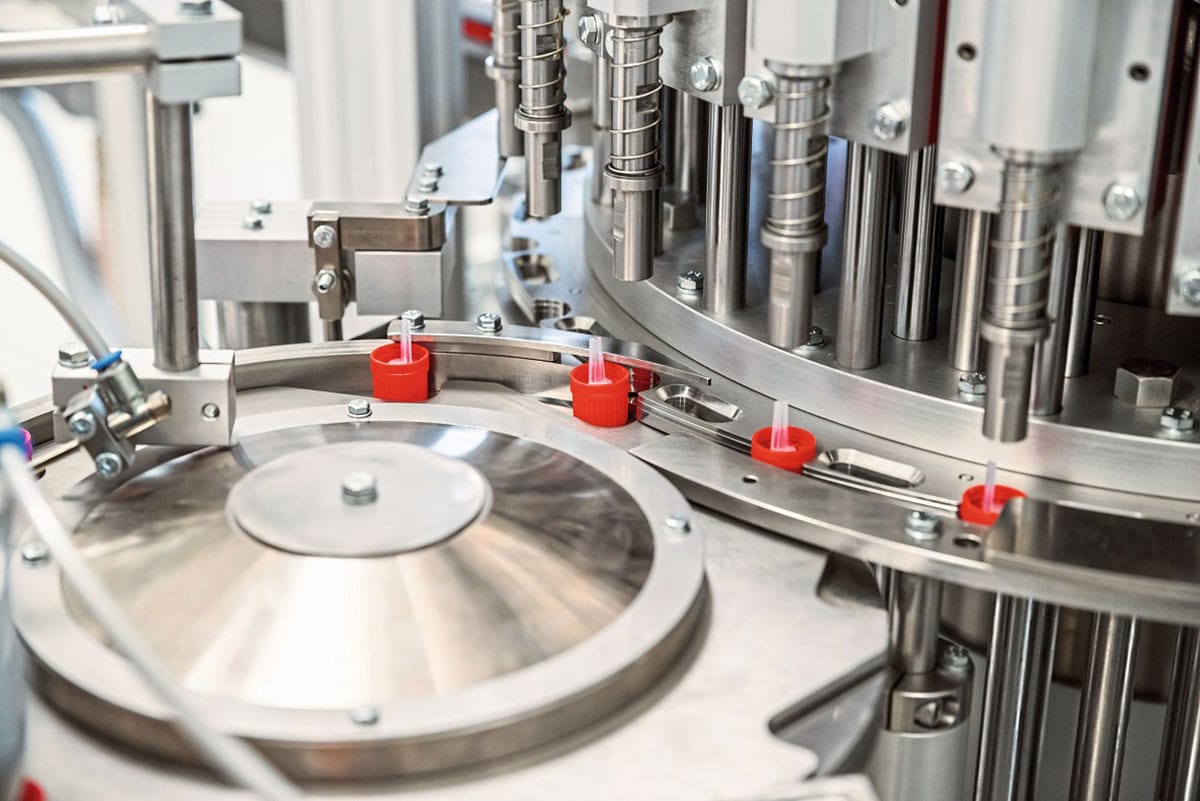

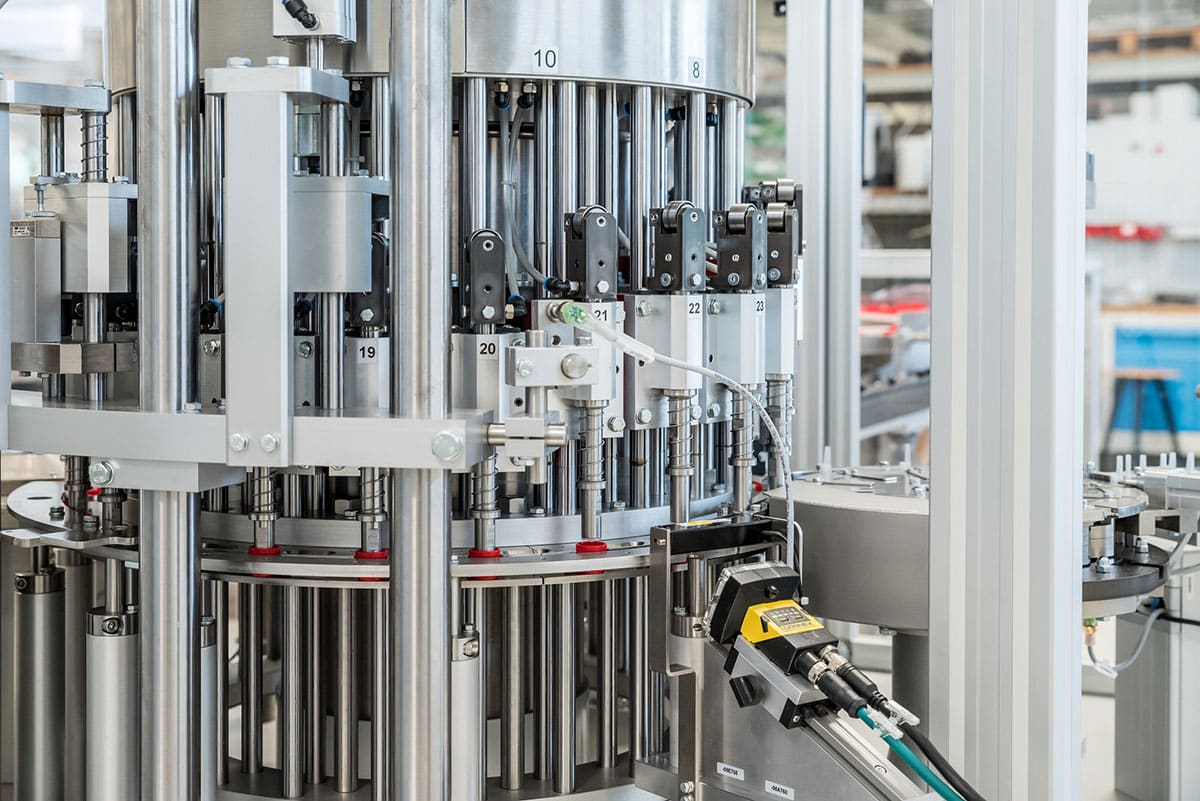

speedCELL är lämplig för montering och testning av huvudsakligen rotationssymmetriska delar som produceras i stora volymer. Kärnan i speedCELL är ett torn som kontinuerligt drivs av en kam (kontinuerlig rörelse). Tornet innehåller upp till 48 produktspecifika verktyg som utför monterings- och testprocesserna under tornets rotation. De enskilda delarna som måste monteras levereras ”under flygning” eller tas bort för vidare bearbetning efter monterings- eller testprocessen via satelliter. Således uppstår ingen friktion – och därmed ingen nötning.

speedCELL har följande funktioner:

Utmatningshastigheter på upp till 1,00 delar per minut
Montering och testning av upp till 4 enskilda delar
Förskjutna verktygsstyrningar som förhindrar nedsmutsning av delar
Vid behov levereras speedCELL i enlighet med GMP, GAMP5 eller 21 CFR del 11.

Tillbehör

Teknisk specifikation

Specifikation	Värde
Mått (L x B x H)	1000 x 800 x 2000 mm
Effekt	Upp till 240 delar/minut*
Drivning	Pneumatisk, kam- eller servodriven*
Styrning	Siemens S7
Strömförsörjning	400 VAC / 50 Hz, minst 5 bar
Utförande (valfritt)	I enlighet med GMP, GAMP5 och 21 CFR del 11

workCELL

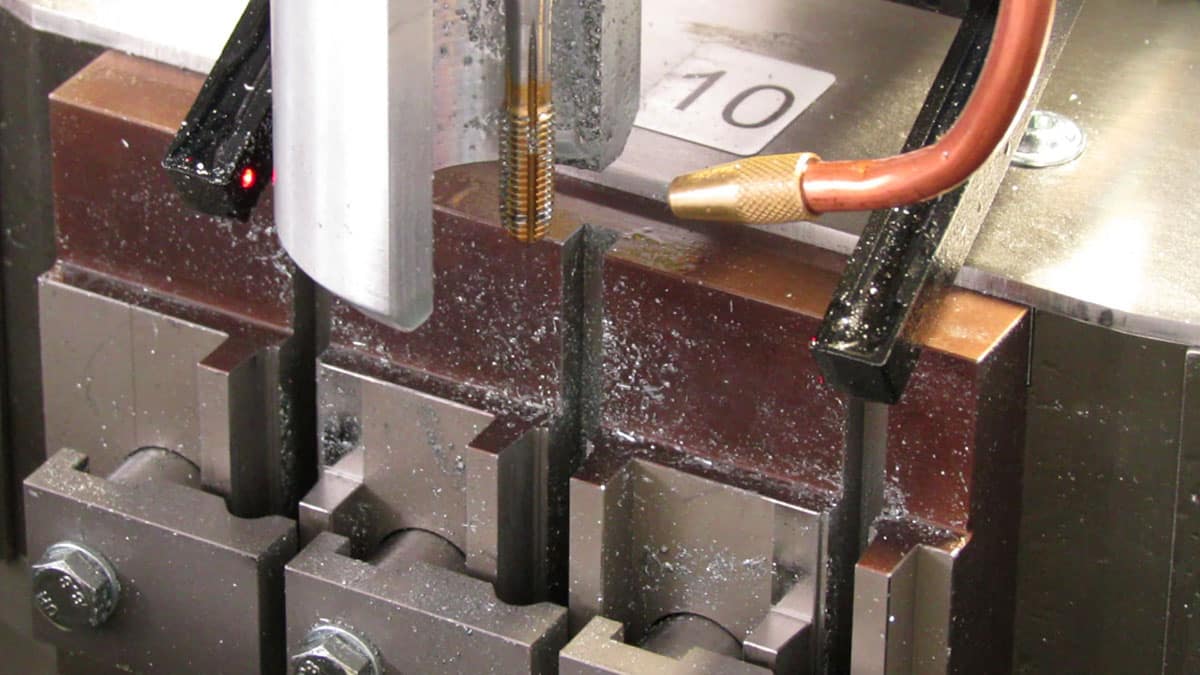

WorkCELL utökar våra monterings- och testmaskiner med en bearbetningsfunktion. I kombination med LAS feedingSYSTEM matas enskilda detaljer in, monteras och bearbetas helt automatiskt. WorkCELL-basmaskinen är utrustad med precisionsverktygshållare och kan i kombination med beprövade processenheter hantera upp till 60 detaljer per minut. Exempel på bearbetningsprocesser inkluderar borrning, spårfräsning och försänkning, där alla inkluderar direkt spånavfallshantering.

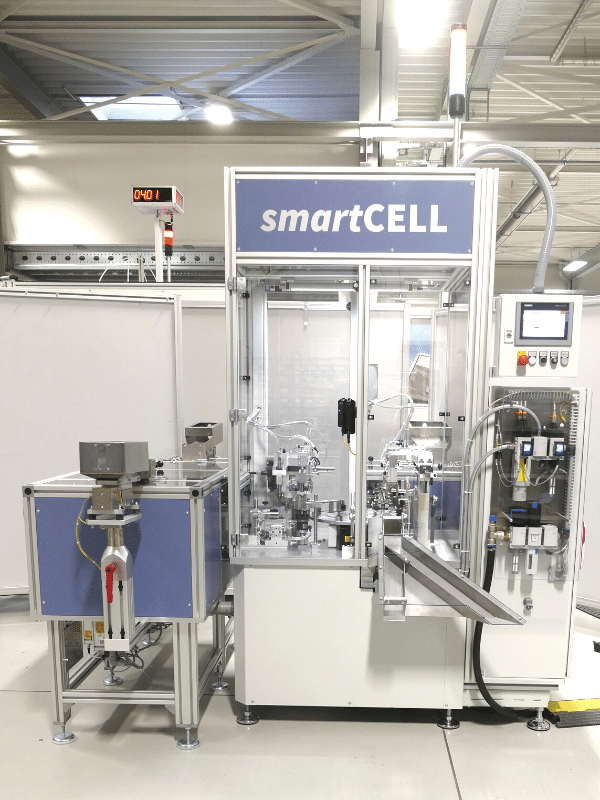

smartCELL

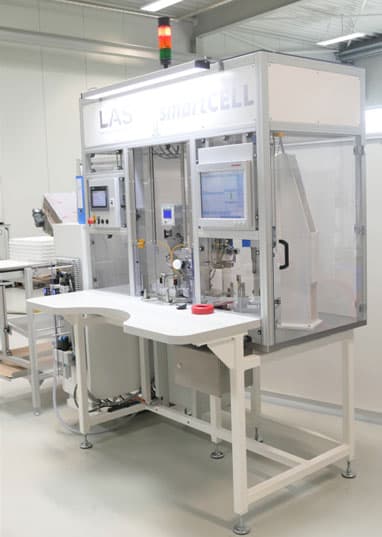

smartCELL är en kompakt och kostnadsbesparande grundmaskin. Utrustad med en pneumatisk drivlösning och lämpliga tillbehör är smartCELL helt anpassad för montering och inspektion av delenheter eller produkter. De olika kriterierna, såsom antalet enskilda delar och processer samt den erforderliga monteringsprestanda, beaktas naturligtvis utan att glömma användningsplatsen. Tack vare sitt reducerade utrymmesbehov på mindre än en kvadratmeter kan smartCELL installeras nästan överallt eller integreras i befintliga produktionslinjer utan problem.

för produktionshastigheter upp till 30 delar/minut
montering och inspektion av delenheter eller produkter bestående av 2 till 4 komponenter
lämplig matningsprocess med LAS-matningsSYSTEM
100 % inspektion av en produkt på en eller flera spår
optimerad för integration i befintliga produktionslinjer

Tillbehör

Processmoduler-Robusta, fältbeprövade standardenheter för olika processer
LAS-matningsSYSTEM-För smart och tillförlitligt urval och matning av delar med hög prestanda och enkel rengöring

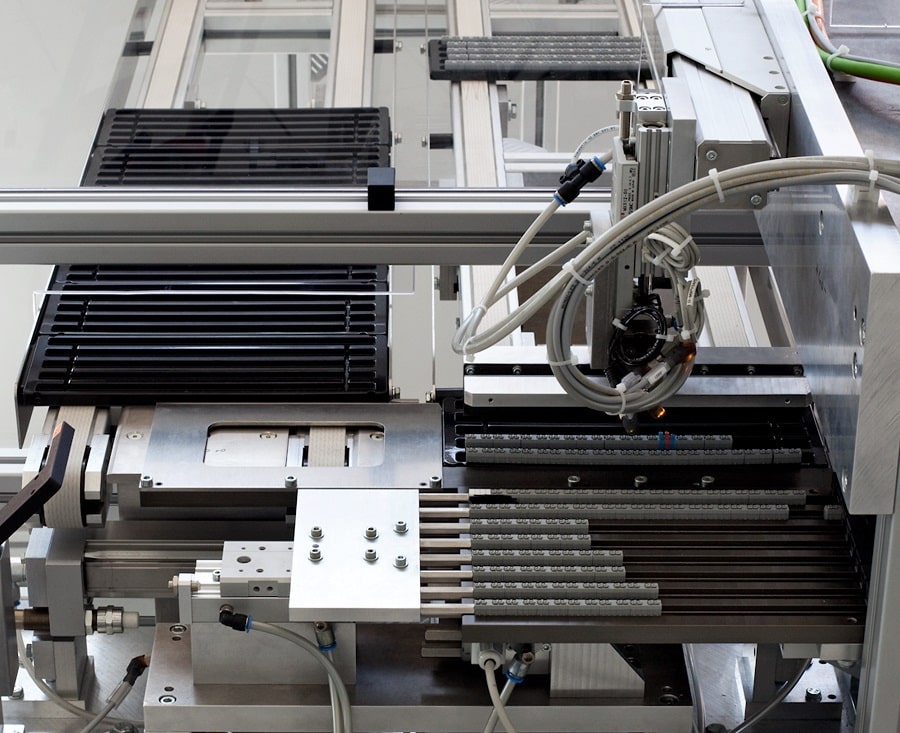

Palleteringsmaskin-Valfritt för snygg placering av de inspekterade delarna i blisterbrickor
Karusell-Valfritt för utmatning av delar som bulkmaterial till behållare eller bulkgods

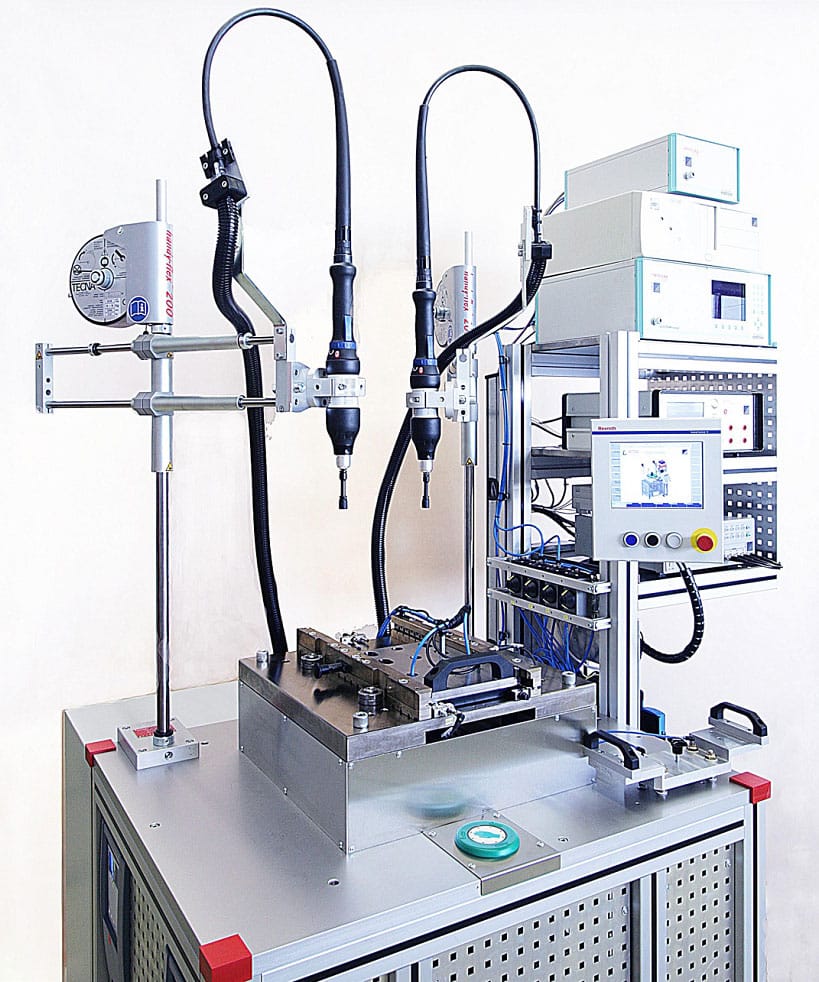

protoCELL

Med protoCELL kan processer testas under praktiska förhållanden, eller pilotkörningar kan monteras i ett tidigt skede och i enlighet med kvalitetskrav. Som regel automatiseras endast de monteringssteg som inte kan utföras manuellt, såsom stansning, skruvning och svetsning. De enskilda delarna av produkten som ska monteras sätts vanligtvis in av en operatör. Processen sker sedan helt automatiskt – precis som den efterföljande produktionsoperationen. protoCELL-basmaskinen med pneumatisk drivning är idealisk för kvalificering av nya processer och för testning av nya produkter.

Processer

Exempel på processer En mängd olika processer kan integreras i våra system. Du hittar några exempel här. Många andra processer är också möjliga.

Processområde	Exempel på processer
Matning	Provisionering, Sortering, Orientering, Separering
Montering	Skruvning, Låsning, Krimpning, Nitning, Svetsning
Dosering	Fett, Silikon, Olja, Lim
Maskinbearbetning	Borrning, Stansning, Spårfräsning, Gängtappning
Testning	Storlek, Geometri, Tryck, Läckage, Passage, Kraft–Avstånd
Märkning	Utskrift, Lasermärkning, Prägling
Utmatning	Packning, Låda, Påse, Blisterförpackning, Pall
